A41H,A41Y弹簧微启式安全阀

产品介绍

A41H,A41Y弹簧微启式安全阀产品介绍

弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。
弹簧微启式安全阀是一种用于无毒无害及非易燃易爆液体介质的管道及容器等设备作为超压保护的最终保护装置，该类型安全阀采用弹簧直接载荷式，法兰连接，整体封闭式结构。

A41H,A41Y弹簧微启式安全阀执行标准

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

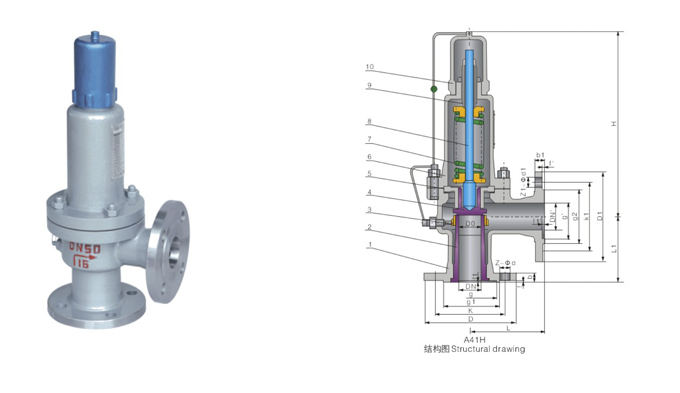

弹簧微启式安全阀产品结构及连接尺寸

型号 Type	公称通径（DN）	do	D	K	g	g1	b	f	f1	Z-ød	DN1	D1	k1	g2	g1	b1	f1	f11	Z1-ød1	L	L1	≈H
A41H-16C A41Y-16P A41Y-16R	20	15	105	75	/	55	16	2	/	4-14	20	105	75	55	/	16	2	/	4-14	100	85	76
	25	20	115	85	/	65	16	2	/	4-14	25	115	85	65	/	16	2	/	4-14	100	85	276
	32	25	140	100	/	78	18	2	/	4-18	32	140	100	78	/	18	2	/	4-18	115	100	285
	40	32	150	110	/	85	18	3	/	4-18	40	150	110	85	/	18	3	/	4-18	120	110	292
	50	40	165	125	/	100	20	3	/	4-18	50	165	125	100	/	20	3	/	4-18	135	120	370
	65	50	185	145	/	120	20	3	/	4-18	65	185	145	120	/	20	3	/	4-18	140	130	375
	80	65	200	160	/	135	20	3	/	8-18	80	200	160	135	/	20	3	/	8-18	160	135	373
	100	80	220	180	/	155	22	3	/	8-18	100	220	180	155	/	22	3	/	8-18	170	160	513
	125	100	250	210	/	185	22	3	/	8-18	125	250	210	185	/	22	3	/	8-18	190	190	560
	150	125	285	240	/	210	24	3	/	8-23	150	285	240	210	/	24	3	/	8-23	205	195	570
	200	150	340	295	/	265	26	3	/	12-23	200	340	295	265	/	26	3	/	12-23	240	230	717
	250	200	405	355	/	320	30	3	/	12-26	250	405	355	320	/	30	3	/	12-26	350	320	940
	300	250	460	410	/	375	30	4	/	12-26	300	460	410	375	/	30	4	/	12-26	350	320	980

A41H,A41Y弹簧微启式安全阀性能参数表

型号		铸钢型 A41Y-C	304不锈钢型 A41Y-P	316不锈钢型 A41-R	316L不锈钢型 A42Y-R3
口径范围		DN15～DN300
适用温度		≤200°C
适用介质		水、蒸汽、油品	腐蚀性介质	腐蚀性介质	腐蚀性介质
材料	1、阀座	2Cr13	CF8	CF8M	CF3M
	2、阀体	WCB	CF8	CF8M	CF3M
	3、调节圈	2Cr13	304SS	316SS	316L
	4、阀瓣	2Cr13	304SS	316SS	316L
	5、导向套	2Cr13	304SS	316SS	316L
	6、阀盖	WCB	CF8	CF8M	CF3M
	7、弹簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	8、阀杆	2Cr13	2Cr13	316SS	316L
	9、调整螺杆	45#钢	2Cr13	2Cr13	2Cr13
	10、保护罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金	堆焊Co基硬质合金	堆焊Co基硬质合金

A41H,A41Y弹簧微启式安全阀整定压力范围

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0

弹簧微启式安全阀有哪些型号

A41Y-16C(25,40,64,100)
A41Y-16P(25P,40P,64P,100P)
A41Y-16R(25R,40R,64R,100R)
A41Y-16R3(25R3,40R3,64R3,100R3)
KA41Y-16C(25,40,64,100)
KA41Y-16P(25P,40P,64P,100P)
KA41Y-16R(25R,40R,64R,100R)
KA41Y-16R3(25R3,40R3,64R3,100R3)

弹簧微启式安全阀安装使用注意事项
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力，避免产生受压现象。
3、安全阀在安装前应专门测试，并检查其官密封性。
4、对使用中的安全阀应作定期检查
