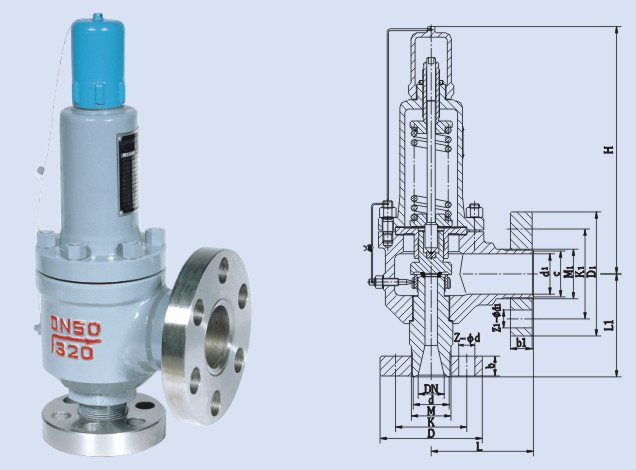

A41Y-160/320弹簧微启封闭式高压安全阀结构图片
弹簧微启封闭式高压安全阀概述
A41Y弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水或有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。
弹簧微启封闭式高压安全阀主要零部件材料：
序号 | 零件名称 | A41Y-160 A41Y-320 材料 | A41Y-160P A41Y-320P 材料 | A41Y-160R A41Y-320R 材料 |
1 | 法 兰 | 35/35CrMoA | 2Cr13 | 1Cr18Ni9Ti |
2 | 阀 座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 阀 体 | 35/40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 阀 瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 导向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 弹 簧 | 50CrVA | 50CrVA Coated Teflon | 50CrVA Coated Teflon |
7 | 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 阀 盖 | ZG230-450 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
9 | 调整螺杆 | 45 | 2Cr13 | 2Cr13 |
10 | 阀 帽 | ZG200-400 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
11 | 密封面材料 | 堆焊Co基硬质合金 | ||
弹簧微启封闭式高压安全阀主要外形连接尺寸mm：
型号 | DN | do | d | M | D | K | Z- d | b | d1 | M1 | D1 | k1 | Z1- d1 | b1 | L | L1 | H |
A41Y-160C | 15 | 8 | 20 | M24 2 | 95 | 60 | 3-18 | 20 | / | M33 2 | 36 | / | / | / | 50 | 80 | 85 |
20 | 10 | 25 | M27 2 | 95 | 60 | 3-18 | 20 | / | M33 2 | 48 | / | / | / | 50 | 80 | 85 | |
25 | 12 | 28 | M33 2 | 105 | 68 | 3-18 | 20 | / | M33 2 | 48 | / | / | / | 50 | 80 | 85 | |
A41Y-160 | 10 | 8 | 18 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
15 | 8 | 20 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
20 | 10 | 27 | M33 2 | 105 | 68 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
25 | 12 | 28 | M33 2 | 105 | 68 | 3-18 | 20 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
32 | 12.14.16 | 37 | M42 2 | 115 | 80 | 4-18 | 22 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
40 | 20 | 47 | M52 2 | 165 | 115 | 6-26 | 28 | 65 | M80 3 | 200 | 145 | 6-29 | 40 | 165 | 165 | 350 | |
50 | 25 | 58 | M64 3 | 165 | 115 | 6-26 | 32 | 80 | M100 3 | 225 | 170 | 6-33 | 80 | 165 | 165 | 380 | |
A41Y-320 | 10 | 8 | 18 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
15 | 8 | 27 | M33 2 | 105 | 68 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
20 | 10 | 30 | M36 2 | 110 | 75 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
25 | 12 | 35 | M42 2 | 115 | 80 | 4-18 | 22 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
32 | 12.14.16 | 41 | M48 2 | 135 | 95 | 4-22 | 25 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
40 | 20 | 58 | M64 3 | 165 | 115 | 6-26 | 32 | 65 | M80 3 | 200 | 145 | 6-29 | 40 | 165 | 115 | 350 | |
50 | 25 | 70 | M80 3 | 200 | 145 | 6-29 | 40 | 80 | M100 3 | 225 | 170 | 6-33 | 50 | 165 | 165 | 380 |
安装使用注意事项
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力，避免产生受压现象。
3、安全阀在安装前应专门测试，并检查其官密封性。
4、对使用中的安全阀应作定期检查
