A42W弹簧全启式安全阀

产品介绍

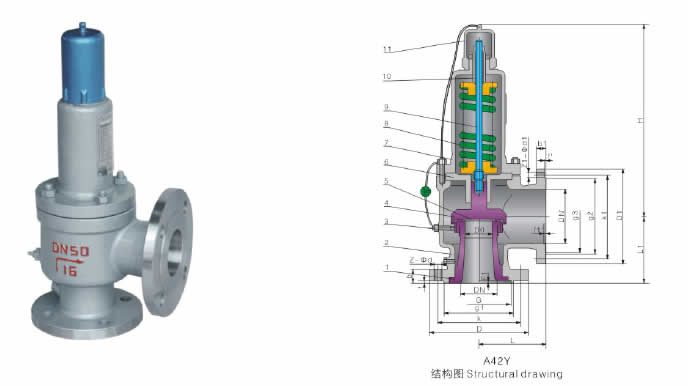

A42H,A42Y,A42W弹簧全启式安全阀结构图

A42H,A42Y,A42W弹簧全启式安全阀产品用途

  A42弹簧全启式安全阀采用全封闭阀盖和阀帽结构，安全阀开启排放时，介质不会向外界泄漏，而全部通过排泄管排掉，又可防止灰尘等杂质进入阀内，适用于温度不高于300度的气体和需要大排量的液体介质。

【弹簧全启式安全阀执行的标准】

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

A42H,A42Y,A42W弹簧全启式安全阀特点

1.全启式结构，排量大
2.阀瓣处设有反冲盘部件
3.平面结构的阀瓣和阀座易于维修和重新加工
4.整定压力偏差小，可达±3%
5.选用优质的弹簧钢，保证弹簧的寿命和稳定性

【弹簧全启式安全阀相关型号】

  A42Y-16C(25,40,64,100)
  A42Y-16P(25P,40P,64P,100P)
  A42Y-16R(25R,40R,64R,100R)
  A42Y-16R3(25R3,40R3,64R3,100R3)
  KA42Y-16C(25,40,64,100)
  KA42Y-16P(25P,40P,64P,100P)
  KA42Y-16R(25R,40R,64R,100R)
  KA42Y-16R3(25R3,40R3,64R3,100R3)
  DA42Y-16C(25,40,64,100)
  DA42Y-16P(25P,40P,64P,100P)
  DA42Y-16R(25R,40R,64R,100R)
  DA42Y-16R3(25R3,40R3,64R3,100R3)

A42H,A42Y,A42W弹簧全启式安全阀性能参数

型号		铸钢型 A42Y-C	304不锈钢型 A42Y-P	316不锈钢型 A42-R	316L不锈钢型 A42Y-R3
口径范围		DN15～DN400
适用温度		≤200°C
适用介质		水、蒸汽、油品	腐蚀性介质	腐蚀性介质	腐蚀性介质
材料	1、阀座	2Cr13	CF8	CF8M	CF3M
	2、阀体	WCB	CF8	CF8M	CF3M
	3、调节圈	2Cr13	304SS	316SS	316L
	4、反冲盘	2Cr13	304SS	316SS	316L
	5、阀瓣	2Cr13	304SS	316SS	316L
	6、导向套	2Cr13	304SS	316SS	316L
	7、阀盖	WCB	CF8	CF8M	CF3M
	8、弹簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	9、阀杆	2Cr13	2Cr13	316SS	316L
	10、调整螺杆	45#钢	2Cr13	2Cr13	2Cr13
	11、保护罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金	堆焊Co基硬质合金	堆焊Co基硬质合金
