A48SH高温高压带散热安全阀

产品介绍

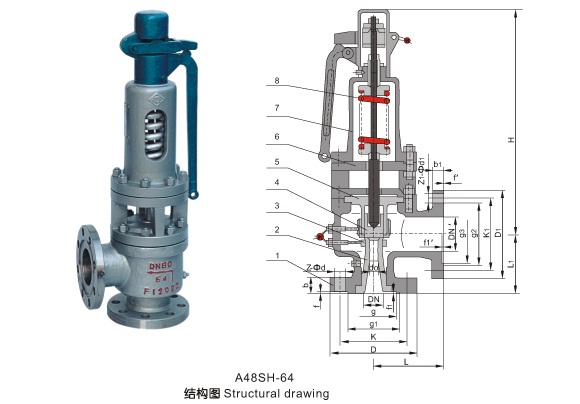

A48SH高温高压带散热安全阀结构图


高温高压带散热安全阀产品部分型号

A48Y-16C A48Y-40 A48Y-64 A48sB-64 A48Y-100 A48sB-100 A48Y-160 A48sB-160 A48Y-16I A48Y-40I A48Y-64I A48sB-64 A48Y-100I A48sB-100I A48sB-160I A48Y-16V A48Y-40V A48SH-40 A48Y-64V FA48sB-64V A48Y-100V A48sB-100V A48TH-100 A48sB-160V

高温高压带散热安全阀适用于工作温度“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介质设备或管路上，作为超压保护装置。连接法兰标准按JB/T……-94系列1、系列2。

高温高压带散热安全阀相关标准

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

A48SH高温高压带散热安全阀主要零部件材料 Materials for main parts
NO.	Name of part	C Materials	I Materials	V Materials
1	Body	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	Nozzle	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	Disc	2Cr13	17-4PH	17-7PH
5	Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	Radiator	ZG230-450	ZG230-450	ZG230-450
7	Bonnet	ZG230-450	ZG230-450	ZG230-450
8	Spring	50CrVA	50CrVA	50CrVA

型号 Type	(DN)	do	D	g1	b	f	Z- d	DN'	D1	K1	g2	b1	f'	Z- d1	L	L1	H
A48Y-16C A48Y-16I A48Y-16V	40	25	150	85	18	3	4-18	50	165	125	100	20	3	4-18	120	115	540
	50	32	165	100	20	3	4-18	65	185	145	120	20	3	4-18	135	120	618
	65	40	185	120	20	3	4-18	80	200	160	135	20	3	8-18	160	140	710
	80	50	200	135	20	3	8-18	100	220	180	155	22	3	8-18	160	150	730
	100	65	220	155	20	3	8-18	150	285	240	210	24	3	8-23	225	175	892
	150	100	285	210	24	3	8-23	200	340	295	265	26	3	12-23	240	235	1,135
	200	125	340	265	26	3	12-23	250	405	355	320	30	3	12-26	290	210	1,135
A48Y-40 A48Y-40I A48Y-40V	25	16	115	65	16	2	4-14	32	140	100	78	18	2	4-18	110	95	429
	32	20	140	78	18	2	4-18	40	150	110	85	18	3	4-18	115	100	421
	40	25	150	85	18	3	4-18	50	165	125	100	20	3	4-18	120	115	540
	50	32	165	100	20	3	4-18	65	185	145	120	20	3	4-18	135	120	618
	65	40	185	120	22	3	8-18	80	200	160	135	20	3	8-18	160	140	710
	80	50	200	135	22	3	8-18	100	220	180	155	22	3	8-18	160	150	730
	100	65	235	160	24	3	8-23	150	285	240	210	24	3	8-23	225	175	892
	150	100	300	218	30	3	8-26	200	340	295	265	26	3	12-23	240	235	1,135
	200	125	375	282	38	3	12-30	250	405	355	320	30	3	12-26	290	310	1,135
A48Y-64 A48sB-64I A48Y-64I A48sB-64I A48Y-64V A48sB-64V	25	16	140	78	22	2	4-18	32	140	100	78	18	2	4-18	110	100	429
	32	20	155	82	24	2	4-23	40	150	110	85	18	3	4-18	130	110	421
	40	25	170	95	24	3	4-23	50	165	125	100	20	3	4-18	135	120	540
	50	32	180	105	26	3	4-23	65	185	145	120	22	3	8-18	160	130	618
	50	32	180	105	26	3	4-23	80	200	160	135	22	3	8-18	160	145	710
	65	40	205	130	28	3	8-23	80	200	160	135	22	3	8-18	175	160	710
	80	50	215	140	30	3	8-23	100	235	190	160	24	3	8-23	175	160	730
	100	65	250	168	32	3	8-26	125	270	220	188	28	3	8-25	220	200	800
	100	65	250	168	32	3	8-26	150	300	250	218	30	3	8-26	220	200	892
	150	100	345	240	38	3	8-34	200	375	320	282	38	3	12-30	280	280	1,135
	200	125	405	300	44	3	12-36	250	450	385	345	42	3	12-34	300	295	1,135
A48Y-100 A48sB-100 A48Y-100I A48sH-100I A48Y-100V A48sB-100V	25	16	140	78	24	2	4-18	32	140	100	78	18	2	4-18	110	100	429
	32	20	155	82	24	2	4-23	40	150	110	85	18	3	4-18	130	110	421
	40	25	170	95	26	3	4-23	50	165	125	100	20	3	4-18	135	120	540
	50	32	195	112	28	3	4-26	65	185	145	120	22	3	8-18	160	130	618
	50	32	195	112	28	3	4-26	80	200	160	135	22	3	8-18	160	145	710
	65	40	220	138	32	3	8-26	80	200	160	135	22	3	8-18	175	160	710
	80	50	230	148	34	3	8-26	100	235	190	160	24	3	8-23	175	160	730
	100	65	265	172	38	3	8-30	125	270	220	188	28	3	8-25	220	200	800
	100	65	265	172	38	3	8-30	150	300	250	218	30	3	8-26	220	200	892
	150	100	355	250	46	3	12-34	200	375	320	282	38	3	12-30	280	280	1,135
	200	125	430	312	54	3	12-36	250	450	385	345	42	3	12-34	300	295	1,135
A48SH-40	50	32	160	105	38	3	4-18	80	195	160	135	20	3	8-18	124	137	525
A48TH-100	50	32	195	112	50	3	4-26	80	200	160	135	22	3	8-18	160	145	580
A48sB-160	80	40	260	168	65	15	8-30	150	300	250	218	30	3	8-25	215	210	1,175

高温高压带散热安全阀安装使用注意事项
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力，避免产生受压现象。
3、安全阀在安装前应专门测试，并检查其官密封性。
4、对使用中的安全阀应作定期检查

高温高压带散热安全阀产品承诺：
红峰阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,实行公开服务承诺。
1.红峰所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费咨询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，本公司会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。
高温高压带散热安全阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
