EG8C4Y-K锻钢延长阀体闸阀概述：
锻钢延长体阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征：
延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
·800LB

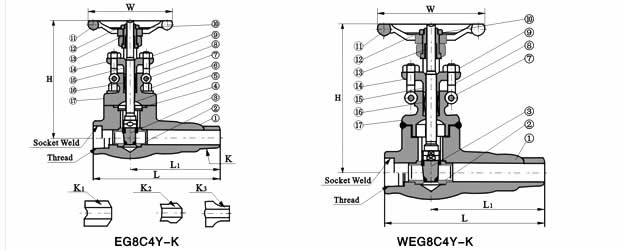

锻钢延长阀体闸阀 800Lb
订货号代号说明
| 连接代号 | K | K1 | K2 | K3 |
| 螺纹焊接端 | 斜面端 | 加强端 | 承插端 |
标准材质细表
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 闸板 | A182410&F430 | A182F3041 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀杆 | A182F6 | A276F304 | A182F304(L) | A182F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 销钉 | A276420 | A276 304 | ||
8 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
9 | 螺母 | A1942H | A1944 | A1948 | A1948M |
10 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
11 | 手轮 | A197 | |||
12 | 铭牌 | SS | |||
| 13 | 阀杆螺母 | A276420 | |||
| 14 | 填料压板 | A105 | A182F11 | A182F316(L) | |
| 15 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
16 | 填料 | 柔性石墨 | PTFE | ||
| 17 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
