公称通径 | DN10mm～150mm |
公称压力 | PN4.0MPa |
适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
适用温度 | -196℃～+80℃ |
阀体 | ZG0Cr18Ni9 |
阀盖、阀瓣 | 0Cr18Ni9/H62 |
阀杆 | 0Cr18Ni9 |
填料、密封圈 | PTFE |

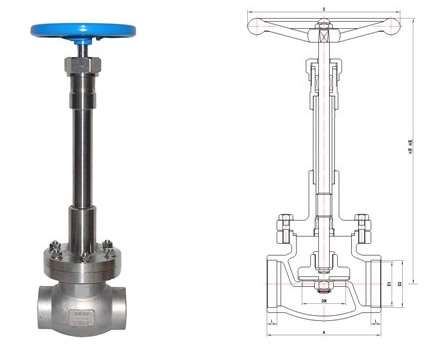

公称通径 DN(mm) | DJ61F-40P 低温截止阀 | 重量 (kg) | ||||||
尺 寸(mm) | ||||||||
A | H开 | H关 | L | D1 | D2 | D | ||
10 | 70 | 258 | 250 | 8 | 10 | 14.5 | 65 | 1.36 |
15 | 70 | 258 | 250 | 8 | 15 | 18.5 | 65 | 1.58 |
20 | 90 | 322 | 310 | 8 | 20 | 25.5 | 100 | 2.22 |
25 | 90 | 322 | 310 | 8 | 25 | 32.5 | 100 | 2.38 |
32 | 100 | 390 | 370 | 10 | 32 | 38.5 | 120 | 4.68 |
40 | 100 | 390 | 370 | 10 | 40 | 48.5 | 120 | 4.8 |
50 | 140 | 483 | 460 | 10 | 50 | 57.5 | 160 | 9.92 |
65 | 170 | 483 | 460 | 10 | 65 | 76.5 | 160 | 12.89 |
80 | 200 | 528 | 490 | 15 | 80 | 89.5 | 200 | 22.51 |
100 | 220 | 540 | 500 | 15 | 100 | 108.5 | 240 | 29.65 |
150 | 300 | 640 | 580 | 20 | 150 | 159.5 | 300 | 53.88 |
