DQ61Y锻钢低温焊接球阀

产品介绍

DQ61Y锻钢低温焊接球阀产品简介：

DQ61Y锻钢低温焊接球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。

低温球阀的驱动方式为手动、蜗轮蜗杆动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

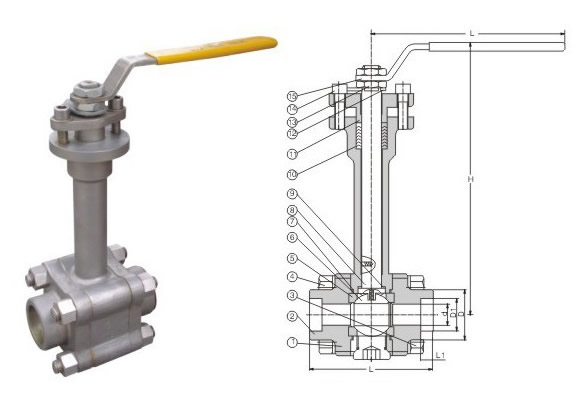

DQ61Y锻钢低温焊接球阀结构图


DQ61Y锻钢低温焊接球阀标准材质明细表:

序号	零件名称	AS to ASTM		SS ASTM
序号	零件名称	Type A352LF3	Type A352LF3	Type F304(L)	Type F304(L)
1-2	阀体接体，阀盖	Type A352LF3	Type A352LF3	A182 F304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 3B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A1948	A1948	A1948M
5，8	密封圈/垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
7	阀杆	A182F304	A182F304(L)	A182F304(L)	A182F316(L)
9,10	止推片/填料	RTFE+Cu粉/尼龙1010/PPL，碳素纤维
11	压盖	A105N	A351 CF8
12	定位片	A182F321
13	扁螺母	A1944+镀镉	A1948	A1948	A1948
14	手柄	A193L7+镀镉	A193B8	A193B8	A193B8
15	圆柱销	Q235A
适用温度		≥－40℃	≥－101℃	≥－196℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
DQ61Y锻钢低温焊接球阀尺寸（mm）和重量（kg）

DN	INCH	L	D	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	200
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	250
50	2	178	45	15.9	80	61.2	340	350
