EG6B41J英标常闭式气动衬胶隔膜阀

EG6B41J英标常闭式气动衬胶隔膜阀

产品介绍

EG6B41J英标常闭式气动衬胶隔膜阀

产品说明
设计与制造:GB12239或BS5156
结构长度:GB12221或BS5156
法兰连接尺寸:GB4216.4或BS4504
试验与检验:GB/T13927或BS5156
主要零件材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁
测试
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
结构特点
隔膜阀是一种特殊形式的截止阀:
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。
EG6B41J气动常闭式衬胶隔膜阀,EG6B41J-10,EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。
性能规范
型号
公称压力
PN(Mpa)
试验压力PS(Mpa)
适用介质
工作温度(℃)


EG6B41WJF-6
0.6
0.9
0.66
W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)
≤100
≤85
≤150
EG6B41WJF-10
1.0
1.5
1.1
EG6B41WJF-16
1.6
2.4
1.76

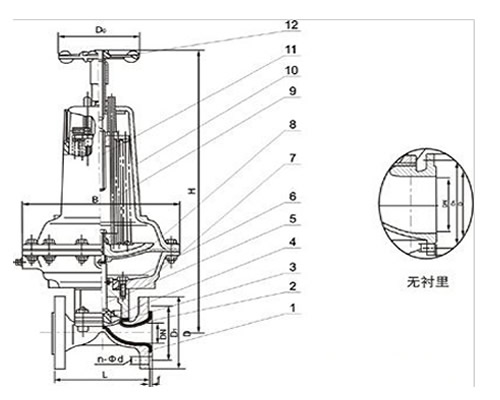

部件列表:1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
主要外形连接尺寸及重量
型号
公称通径
DN(mm)
尺寸(mm)
气动装置
重量
(㎏)
L
f
D1
D
D0
n-d
H
B
代号
ES
耗气量(cm3)
气源压力(MPa)
气源接头(in)
J型
W型
EG6B41WJF-16
20
121
117
2
75
105
120
4-13.5

168
61
163.87
0.3
1/8
7.2
25
131
127
2
85
115
120
4-13.5
394
168
61
196.65
0.3-0.4
1/8
8.9
32
150
146
2
100
140
120
4-17.5
400
168
61
229.4
0.3-0.4
1/8
10.6
40
163
159
2
110
150
165
4-17.5
485
260
62
1425.7
0.3-0.4
1/4
19.5
50
194
190
2
125
165
165
4-17.5
635
318
63
2284.1
0.3-0.4
1/4
34.9
EG6B41WJF-10
65
220
216
2
145
185
165
4-17.5
650
318
63
3048
0.3-0.4
1/4
39.9
80
258
254
2
160
200
165
8-17.5
660
318
63
3244.7
0.4-0.5
1/4
51.9
100,
309
305
2
180
220
280
8-17.5
816
425
64
6964.5
0.4-0.5
3/8
93.2
125
362
356
3
210
250
280
8-17.5
825
425
64
7439.7
0.4-0.5
3/8
105.3
150
412
406
3
240
285
310
8-22
1013
549
65
14912
0.5
3/8
184.5
EG6B41WJF-6
200
529
521
4
295
340
483
8-22
1300
749
66
49161
0.5
1/2
407.4
注:
1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要
2、气动阀门的反馈信号采用无触点传感技术
3、采用气缸活塞式
4、当气源发生故障时,可操作手轮使阀门开启
