GM41高真空隔膜阀

产品介绍

GM41高真空隔膜阀标准规范：
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78GM

GM41高真空隔膜阀用途：
  本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR-25~100℃FKM?-30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4

GM41高真空隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

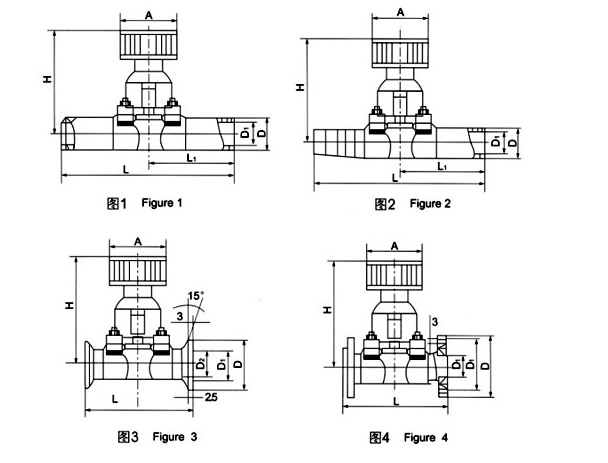

I型连接管焊接（图1）：

型号	DN	D	H	A	L	L1
GM-10C-H（I）	10	19	80	55	240	120
GM-25C-H（I）	25	32	105	80	240	120
GM-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM-10D-H（I）	10	19	77．5	50	150	150
GM-25D-H（I）	25	32	105	60	75	75

II型连接管焊接（图2）：
