YC7201电动旁通阀

产品介绍

产品概述:电动压差旁通控制调节阀

 220v转24v变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。
 220v转24v变压器，主要用于交流50—60Hz，电压不超过700V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。环境温度：-15℃—+40℃

海拔高度：<1000m
相对湿度：<90%

主要技术特征:

输入电压：额定电压±10%
输出电压：额定电压+5%（容载）
频    率：≥95%
波形失真：无附加波形失真
功    能：具有输入电压、输出电压、电流等指示
保    护：具有
：≥50MΩ
电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持一分钟。

凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。

电动压差旁通控制调节阀控制的作用：

  电动压差旁通控制调节阀本系统适用于中央空调的冷冻水/热水系统的压差旁通控制用途。
压差旁通的作用主要在于，维持冷冻水/热水系统能够在末端负荷较低的情况下，保证冷冻机/热交换器等设备的正常运转。

电动压差旁通控制调节阀产品特点：

★执行器选用铸铝支架及塑料外壳，体积小、重量轻

★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能

★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）

★-具有0～10V或4～20mA反馈信号（选配）

★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命

★功耗低、输出力大、噪音小

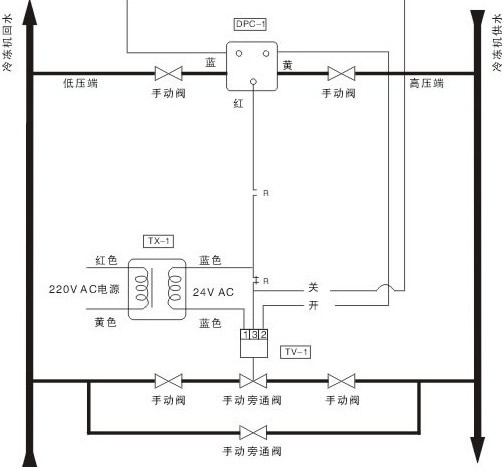

电动压差旁通控制调节阀工作原理：

压差控制器DPC-1通过检测供/回水主管的压力差，与设定值相比较，通过控制电动两通阀的开度，使供水与回水间实现旁通，以保持所需的压力差值。
压力差增大时，红触点与黄触点接通，压力减少时，红触点与蓝触点接通，红触点可以停留在中间位置，与其他触点没有电气连接。

代号	型 号	说 明
DPC-1	P74J	压差控制器
TV-1	参阅阀门配套表	电动两通阀
TX-1	TR40	变压器，220/24VAC ,40VA

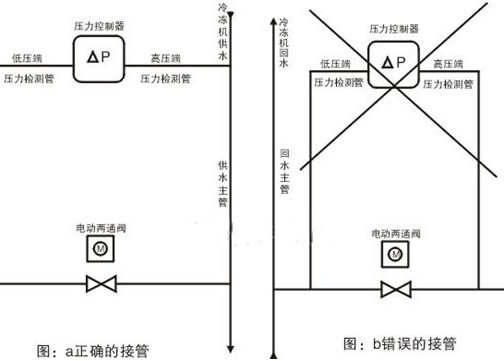

电动压差旁通控制调节阀安装向导：

图a中.压差控制器检测的是供/回水总管的压力差，所以控制是准确的。
图b中.压差控制器检测的是供/回水总管的旁通阀两端的压力差，检测到的只是供/回水的分压力差，所以控制是不准确的。
