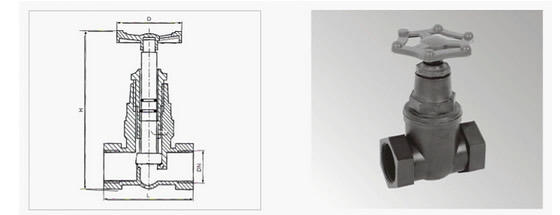

J11X-10S塑料内螺纹截止阀

J11X-10S塑料内螺纹截止阀

产品介绍

J11X-10S塑料内螺纹截止阀原理:
  J11X-10S塑料内螺纹截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。J11X-10S塑料内螺纹截止阀阀杆的运动形式,有升降杆式、阀杆升降,手轮不升降,也有升降旋转杆式、手轮与阀杆一起旋转升降,螺母设在阀体上。塑料内螺纹截止阀只适用于全开和全关,不允许作调节和节流。J11X-10S塑料内螺纹截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。

  J11X-10S塑料内螺纹截止阀当介质由阀瓣下方进入阀内克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

  J11X-10S塑料内螺纹截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

  J11X-10S塑料内螺纹截止阀的流向,一律采用自上而下。PVC-U截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定

J11X-10S塑料内螺纹截止阀具有以下优点:
 1、J11X-10S塑料内螺纹截止阀结构简单,制造和维修比较方便。
 2、J11X-10S塑料内螺纹截止阀工作行程小,启闭时间短。
 3、J11X-10S塑料内螺纹截止阀密封性好,密封面间磨擦力小,寿命较长。
J11X-10S塑料内螺纹截止阀安装与维护事项:
 1、J11X-10S塑料内螺纹截止阀手轮、手柄操作的截止阀可安装在管道的任何位置上。
 2、J11X-10S塑料内螺纹截止阀手轮、手柄及伟动机构,不允许作起吊用。
 3、J11X-10S塑料内螺纹截止阀介质的流向应与阀体所示箭头方向一致。
