CS41H自由浮球式疏水阀

产品介绍

产品简介
  自由浮球式蒸汽疏水阀是一款能连续排水且性能稳定的机械型蒸汽疏水阀，气密性好、寿命长，是技术成熟型产品，适用于各种工艺加热设备，特别是工艺要求高的滚筒烘干设备（带虹吸管型）。

产品特点

1.内置自动排空气装置，能排接近饱和蒸汽温度的空气，解决气阻现象，提高设备启动效率。

2. 即使凝结水负荷变化时，也能连续排除凝结水，确保工艺所需温度。

3.浮球结构避免了阀门启闭件集中磨损的问题，任意角度都能作为密封面，使用寿命长。

4.浮球经过精细研磨，其圆度误差小于直径的千分之二，实现高效密封。

5.阀座设计位于水面下，形成水封，即使低负荷工况也不会泄漏蒸汽。

6.内置大流通面积过滤器，可在线更换内件和在线清理杂质，维护方便。

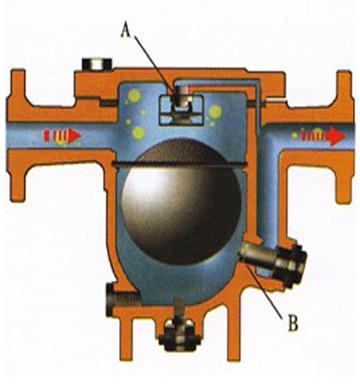

	1 当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排出初始空气，实现快速启动。
	2 当冷凝水进入疏水阀时，空气从阀口（A）排出，浮球随冷凝水液位上升，冷凝水从阀口（B）排出。
	3 当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），浮球随凝结水液位调节阀口（B），排出热凝水。
	4 当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。

产品系统结构组成

	序号	名称	材料
	1	排污螺塞	碳钢
	2	排污螺塞垫圈	紫铜
	3	调整螺钉	碳钢
	4	螺塞	碳钢
	5	螺塞垫圈	不锈钢
	6	调整螺钉垫圈	不锈钢
	7	阀体	铸钢
	8	阀座垫圈	紫铜
	9	阀座螺塞	铸钢
	10	阀座螺塞垫圈	不锈钢
	11	阀座	不锈钢
	12	卡簧	碳钢
	13	连接管	不锈钢
	14	阀盖垫圈	不锈钢
	15	排气组件	不锈钢
	16	排气组件垫圈	紫铜
	17	铆钉	不锈钢
	18	铭牌	不锈钢
	19	阀盖螺栓	碳钢
	20	阀盖	铸钢
	21	过滤网	不锈钢
	22	自由浮球	不锈钢

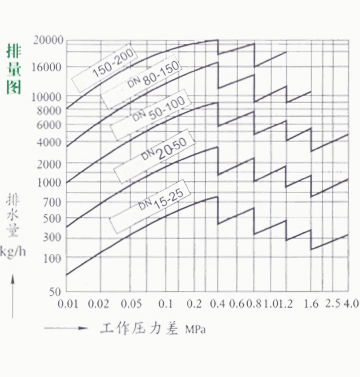

排量表
